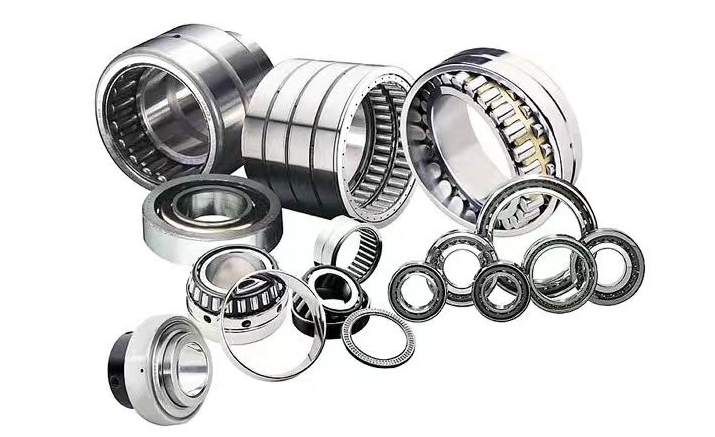

機床主軸常用大連進口軸承有五大類:深溝球軸承,滾珠軸承,角接觸式雙向推力球軸承,雙列圓柱滾子軸承,圓錐滾子軸承。它們都有哪些類型及其特點,快來一起看看吧!
1.深溝球軸承
該類軸承一般只用來承受徑向載荷,由于游隙不可調,所以常用于精度要求不高、不需預緊的場合,如普通鉆床主軸等。
2.滾珠軸承
這種軸承既能承受徑向負荷又能承受軸向負荷,又能承受軸向力,故應采用“背對背”、“面對面”、“串聯”、“多聯”等布置形式,并能在一定程度上改善主軸的剛性。這種軸承有15°、25°、40°的接觸角,B7000CY系列高精度角接觸球軸承是專為高速研磨機床而研制的,除了內部結構的變化,它的套圈和滾動部件都采用優質的電渣軸承鋼。保持架的材質是酚醛樹脂層壓布,其公差等級有5,4,2。因而,該軸承的轉動精度高,轉動速度快,摩擦力小,溫度升高低。
3.角接觸式雙向推力球軸承
一般選用230000型二次推力角接觸球軸承,其接觸角為60度,包括一個帶有潤滑油孔的座圈、兩個軸圈、一個隔圈、兩套鋼珠和一個夾具總成。選用適當?shù)膲|片高度,可以保證在安裝后,達到預期的預應力。
它是一種新型的結構,主要用于磨床、車床、鏜床、鉆床、鉆床等主軸,常與雙排圓柱滾子軸承組合應用。
4.雙列圓柱滾子軸承
這種軸承可以承受很大的徑向負荷,并且具有很高的旋轉速度。兩列滾動軸承呈十字形排列,轉動時的振動頻率是單列軸承的一倍,振動幅度減小70%。目前,常見的兩種類型的軸承有NN30/W33,NN30K/W33系列,內圈帶有擋邊,外環可拆卸;NNU49/W33和NNU49K/W33兩種型號的外環帶有擋邊,內環可拆卸,NN30K/W33和NNU49K/W33系列是圓錐孔(圓錐比1:12),并與主軸的圓錐軸頸配合,通過軸向運動,可以增大內環的膨脹,從而減少軸承的游隙,甚至對軸承進行預壓。圓孔軸承一般是通過熱裝配來實現的,它通過干涉配合來減少軸承的間隙,或使其提前緊固。NNU49系列的內環可拆式軸承,通常在內圈安裝了主軸后,進行了滾道的精加工,以保證主軸的高轉動精度。
5.圓錐滾子軸承
它能承受軸向和徑向負荷,雙列圓錐形滾子軸承能承受兩種不同的軸向荷載。由于圓錐輥的大端和內環的滑動摩擦,其極限速度比同等大小的圓柱形滾動軸承要小。中空錐滾子軸承可以采用油冷卻,以減少溫度,增加允許的旋轉速度。但是,由于其加工過程比較繁瑣,對機床的潤滑系統也有很高的要求,所以通常只能應用在水平主軸上。
